介紹
想知道球墨鑄鐵及金屬平均晶粒度金相腐蝕方法嗎？歡迎繼續(xù)瀏覽本欄目。
無論鑄鐵還是碳鋼，第一步是制樣，金相切割機或帶冷卻液的切割設備取樣，再通過金相磨拋機進行預磨、粗磨、細磨、精拋，得到鏡面制樣，此時直接在金相顯微鏡10物鏡下觀察，
鑄鐵所觀察到組織為石墨和基體，碳鋼為夾雜物和基體，如下圖

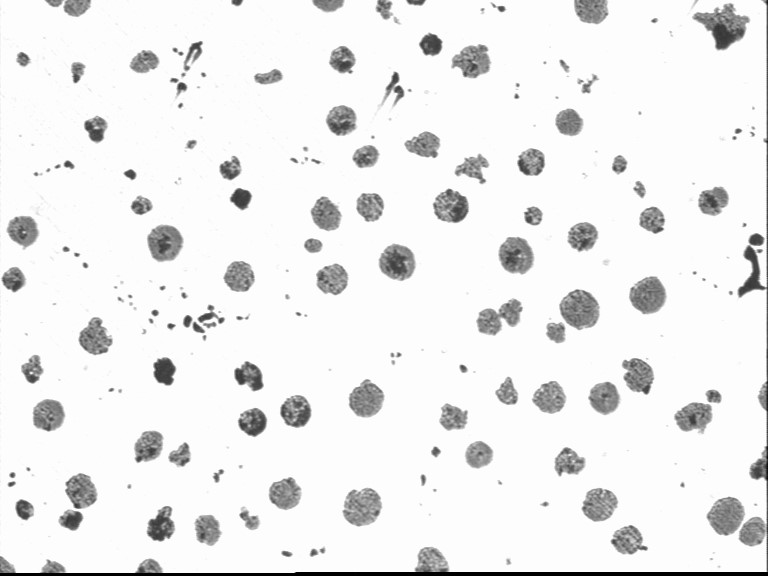

球墨鑄鐵石墨金相

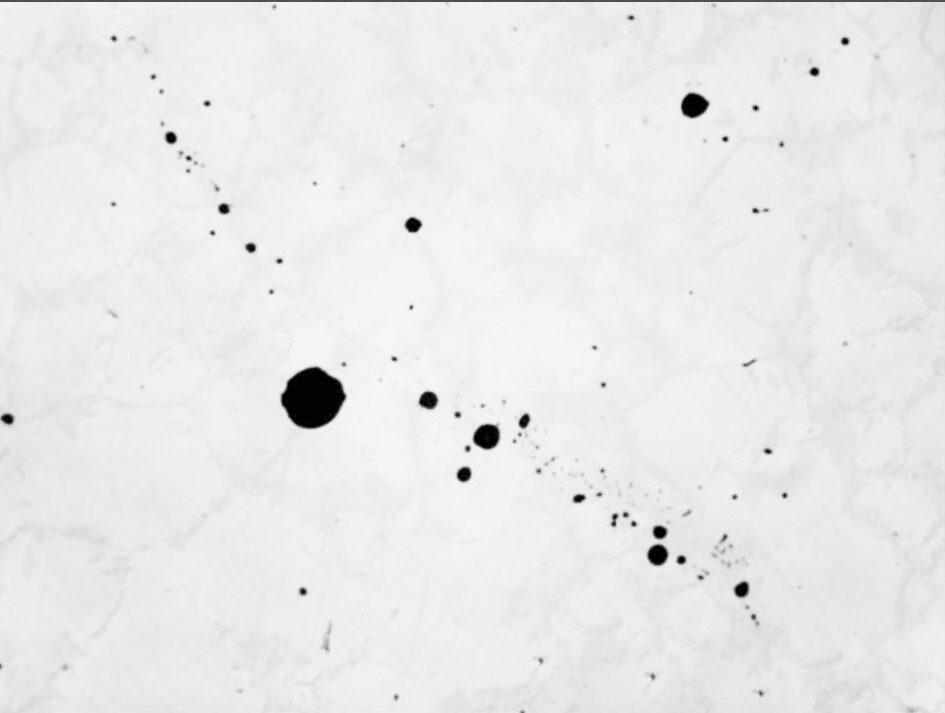

鋼中夾雜物
下面是球墨鑄鐵及金屬平均晶粒度金相腐蝕方法的具體腐蝕的過程
腐蝕劑：4%硝酸酒精溶液，
所需工具，50ml的量筒，1ml的滴管，吸耳球，攪拌棒，直徑100mm的培養(yǎng)皿，脫脂棉，電吹風
用50ml 的量筒取24ml的無水乙醇放入培養(yǎng)皿，
用1ml的滴管取1ml的硝酸放入培養(yǎng)皿，
用攪拌棒拌均，放置備用
將拋光好的制樣懸空置硝酸酒精溶液約3~7秒，表面發(fā)白即可，
立即用清水沖洗制樣約10秒時間
用脫脂棉蘸無水乙醇后擦拭制樣表面
用電吹風將制樣表面烘干
在10倍物鏡的金相顯微鏡觀察，如下圖

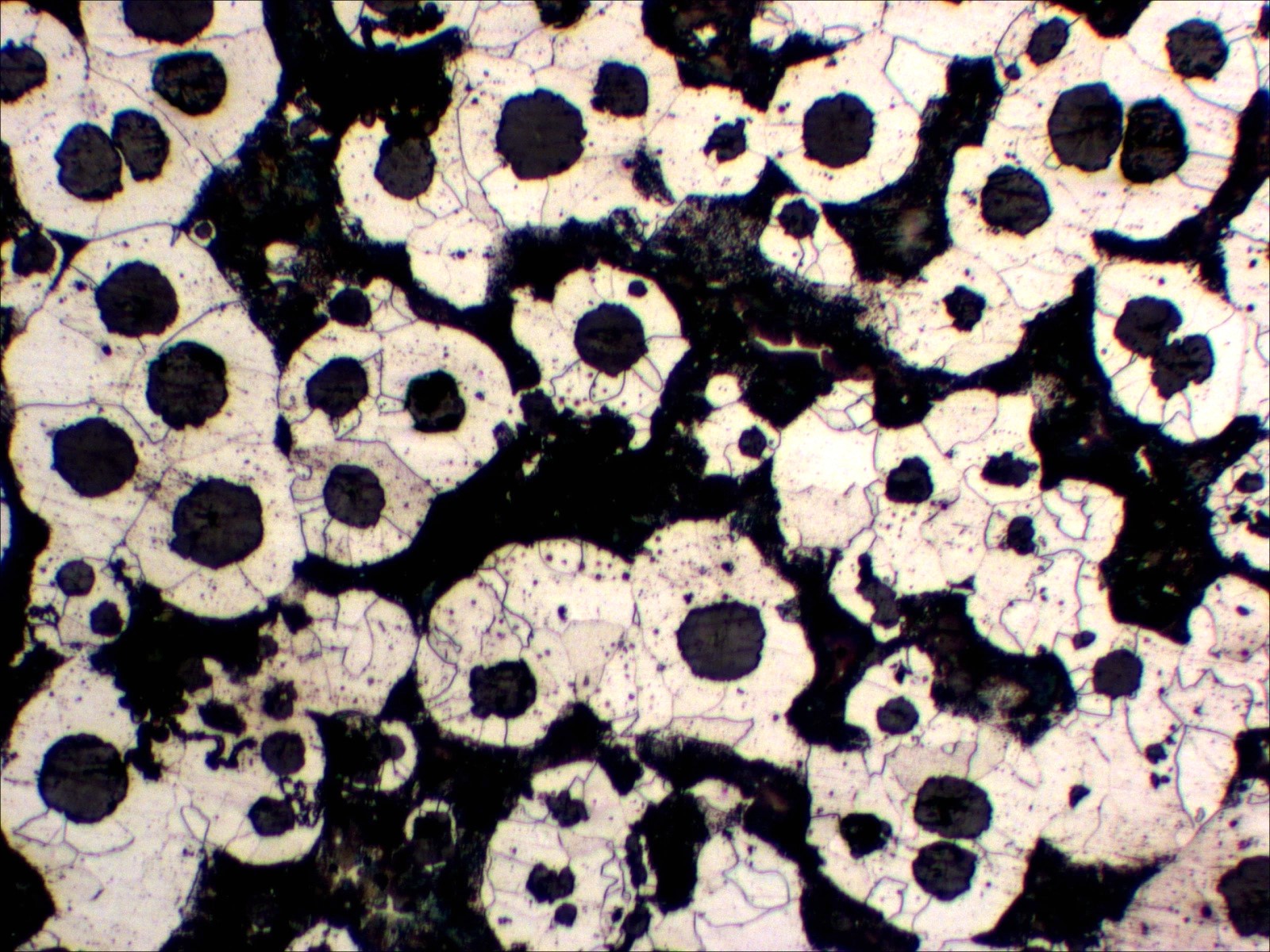

圓形黑色石墨不被腐蝕，其他黑色為珠光體，白色為鐵素體

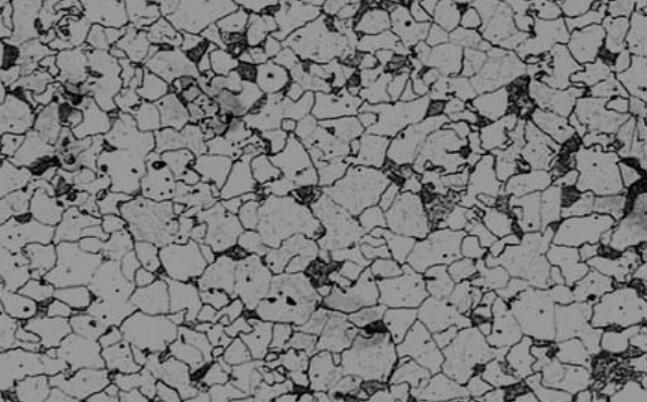

經腐蝕后出現奧氏體晶界，可檢測晶粒度
大家瀏覽了球墨鑄鐵及金屬平均晶粒度金相腐蝕方法，是不是覺得很簡單了呢？
